Povrchová data, kterým můžete důvěřovat.
Přesnost, kterou můžeme dokázat.

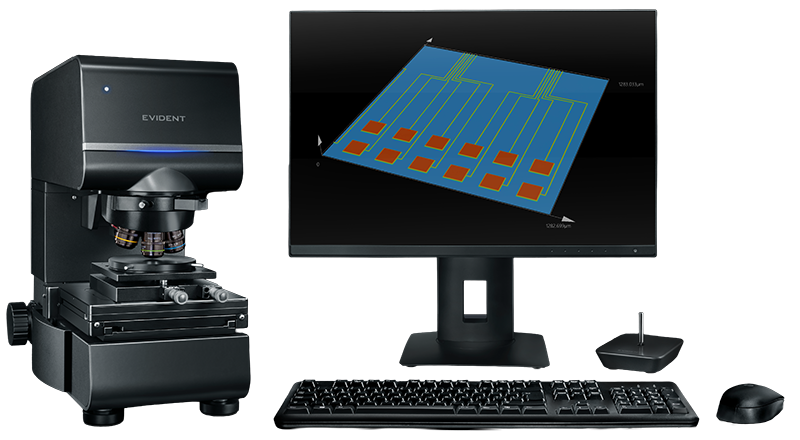

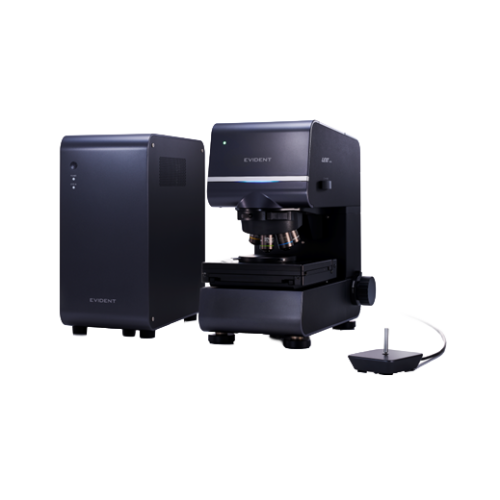

Hybridní 3D optický profilometr Evident LEXT™ OLS5500 spojuje laserovou skenovací mikroskopii (LSM), interferometrii bílého světla (WLI) a mikroskopii s proměnnou zaostřovací vzdáleností (FVM) do jedné výkonné platformy.
Je navržen pro týmy výzkumu a vývoje, kontroly kvality a řízení kvality a poskytuje přesné detaily povrchu, sledovatelnou přesnost pro spolehlivá měření a intuitivní uživatelské rozhraní pro zefektivnění pracovních postupů.

Důvěryhodná data – založená na přesné optice, ověřitelné kalibraci a inteligentní automatizaci – pomáhají laboratořím plynule přejít od prvního pozorování k finálnímu rozhodnutí.

• 3 v 1
  výjimečně přesné zobrazování – LSM, WLI a FVM – v jedné snadno použitelné platformě

• 40x
  rychlejší propustnost než u konvenčního LSM využívajícího WLI

• 1st
  3D optický profilometr, který zajišťuje zaručenou přesnost a opakovatelnost měření LSM i WLI.

• 100+
  roky zkušeností v oblasti mikroskopie, zaručující přesnost díky ověřitelné kalibraci a záznamům s časovým razítkem

Evident LEXT™ OLS5500 vám umožňuje identifikovat jemné rysy a povrchové odchylky s bezkonkurenční jasností – použijte LSM, WLI a FVM k detekci vad, potvrzení návrhů a přijímání spolehlivých rozhodnutí.

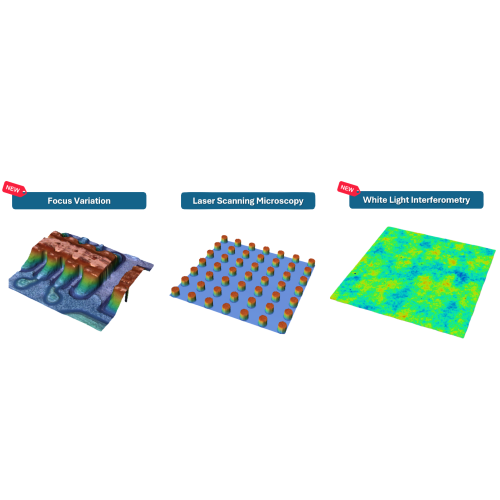

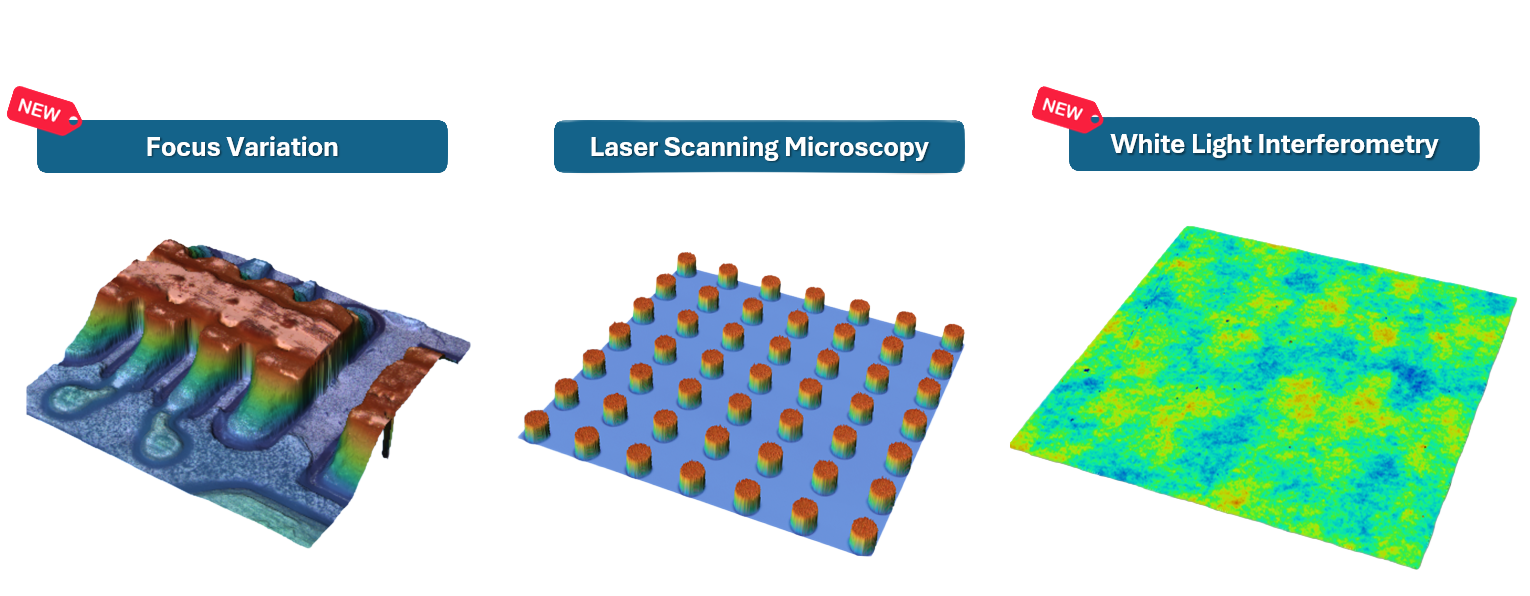

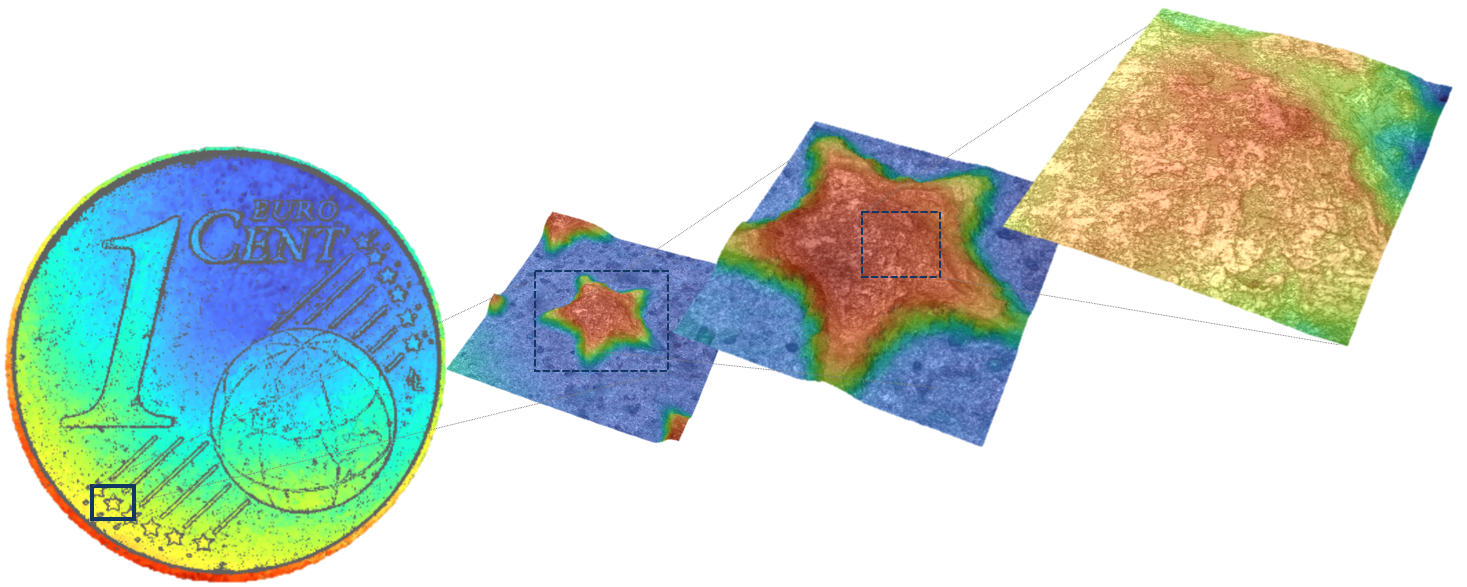

Změřte jakýkoli vzorek od nm do mm nebo rovný až nerovný pomocí WLI (vertikální), LSM (laterální) a FVM (makro až mikro).

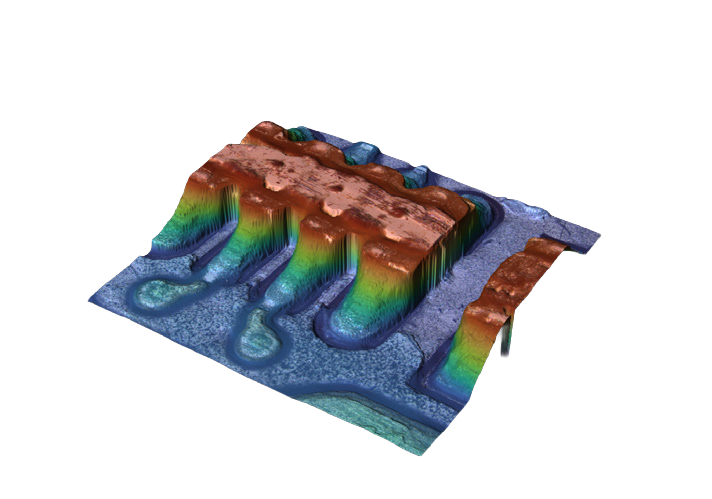

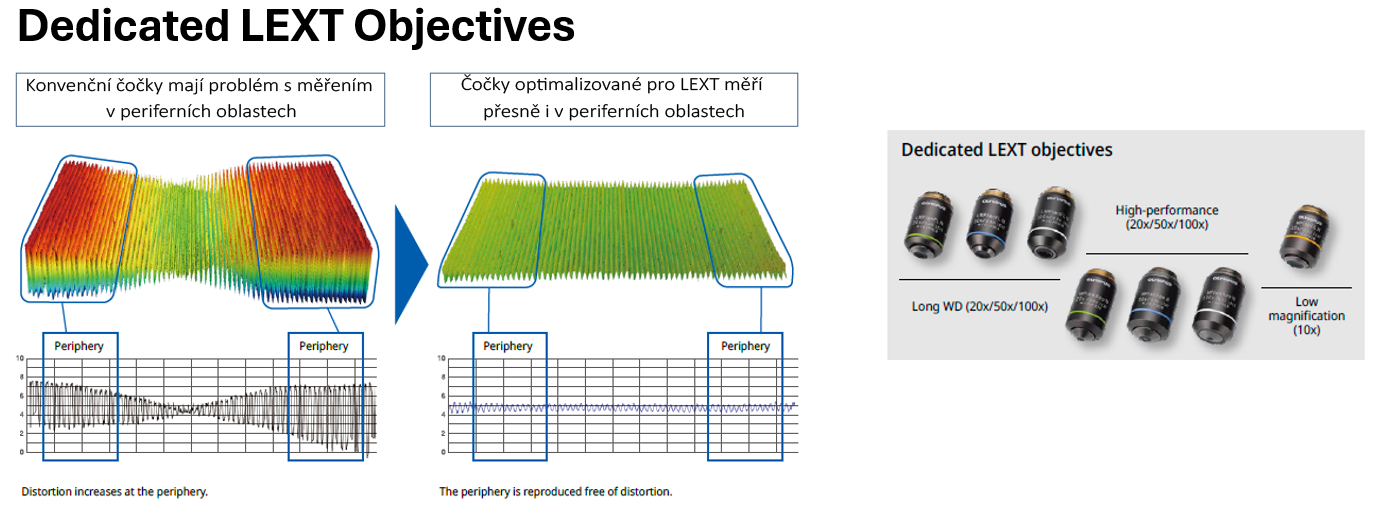

Odhalte skutečné detaily povrchu – na rovných plochách, nerovných vzorech, strmých hranách a jemných texturách. Objektivy LSM vyvinuté našimi techniky a objektivy WLI s vysokou numerickou aperturou poskytují vysoce věrné zobrazení v široké škále geometrií vzorků.

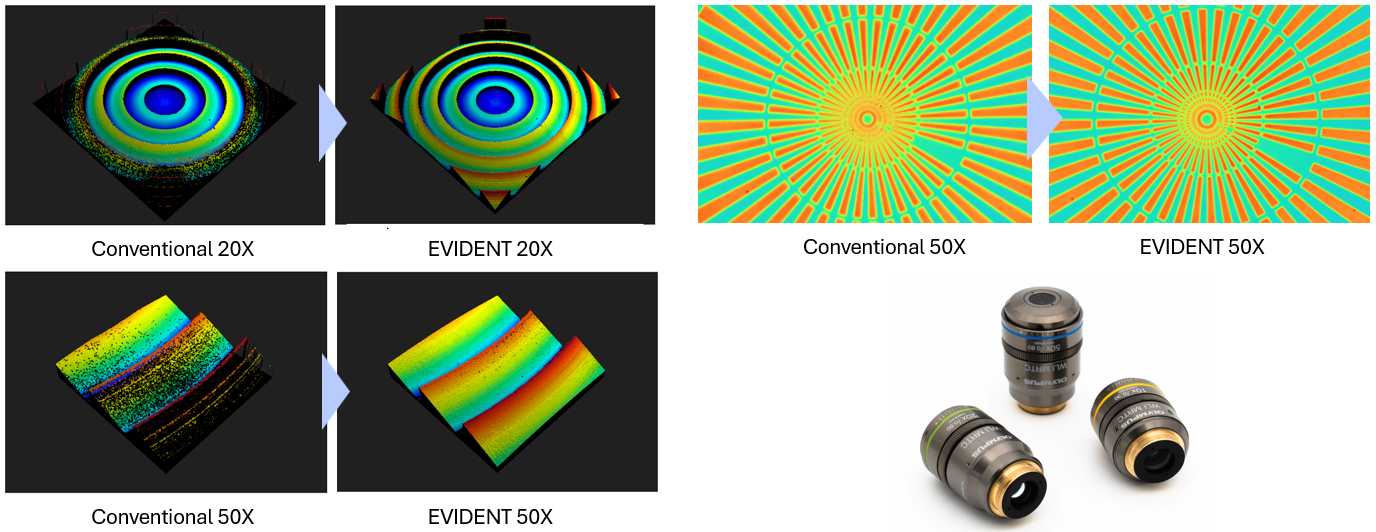

Ve srovnání s konvenčními objektivy umožňují objektivy s vysokou NA přesné zachycení složitých 3D tvarů a jemných bočních vzorů.

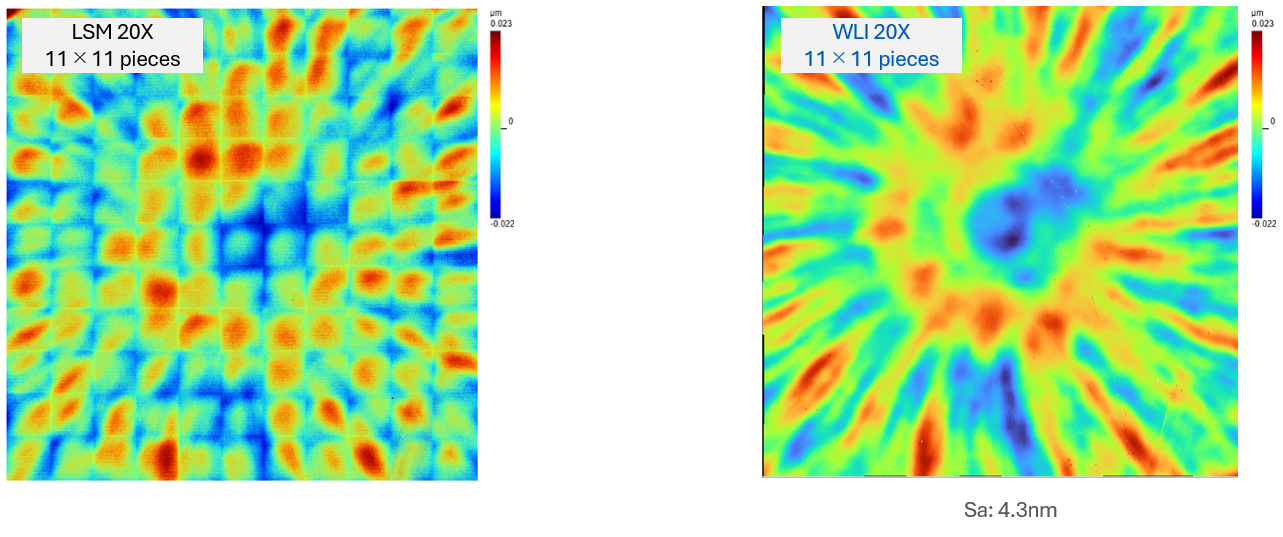

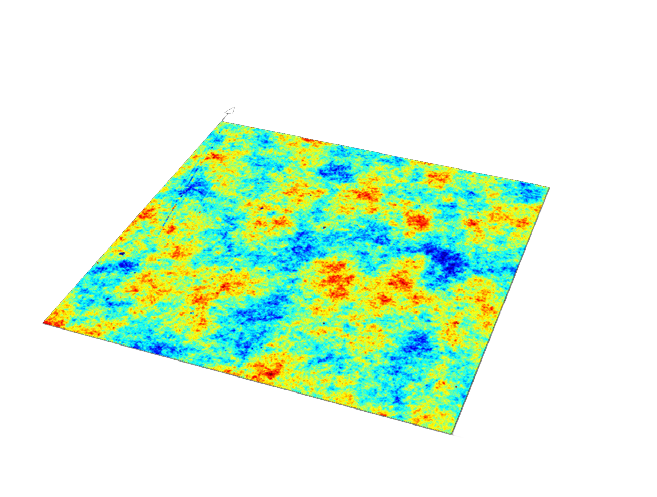

WLI umožňuje přesné spojování obrazů, a to i u vzorků v nanometrovém měřítku, což bylo pomocí konvenčního mikroskopu obtížné dosáhnout.

Chytřejší pracovní postupy

Intuitivní ovládání pro všechny uživatele
Intuitivní software a inteligentní automatizace podporují rychlé, spolehlivé a opakovatelné výsledky v měřítku – i pro neexperty.

Plynulé pozorování
Automaticky generujte makro mapu při pohybu stolku a zajistěte tak přesné sledování polohy i při vysokémzvětšení. A díky nepřetržitému automatickému zaostřování
můžete zůstat zaostřeni bez ručních úprav.

Zjednodušené nastavení sklonu
Díky asistenci při nastavení sklonu je korekce sklonu jednoduchá. Jedním kliknutím software indikuje přesnou hodnotu nastavení potřebnou k vyrovnání povrchu vzorku. Stačí postupovat podle těchto pokynů.

Spolehlivá data stisknutím tlačítka
Získejte data rychle a snadno pomocí Smart Scan II pro LSM. Umístěte vzorek na stolík, stiskněte tlačítko start a systém se postará o zbytek.

Algoritmus PEAK poskytuje vysoce přesná data od nízkého do vysokého zvětšení a zkracuje dobu získávání dat. Při měření tvaru hran na vzorku lze dobu získávání dat zkrátit přeskočením nepotřebného rozsahu skenování ve směru Z.

Inteligentní detekce dat

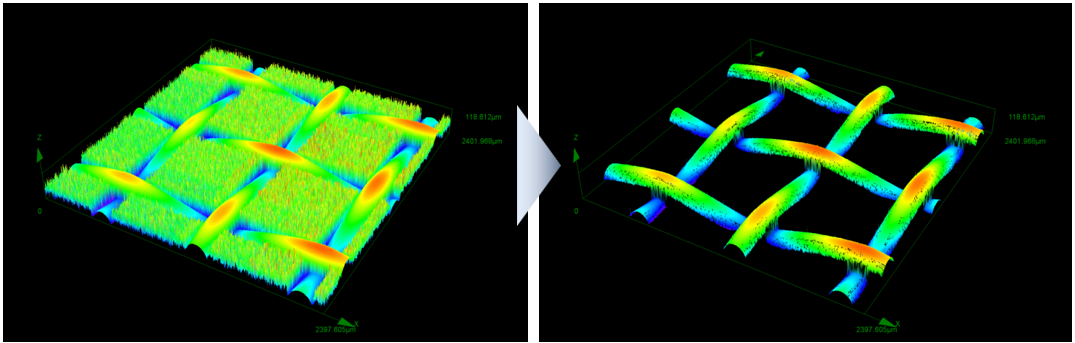

Funkce Smart Judge automaticky detekuje pouze spolehlivá data a poskytuje přesná měření bez ztráty detailních údajů o nerovnostech výšky.

Konzistence napříč zprávami a uživateli
Automatizujte kontroly pomocí maker – vytvářejte, upravujte a spouštějte postupy pro spolehlivé výsledky. Spárujte s nástrojem Smart Experiment Manager a rozhodujte o splnění/nesplnění požadavků jediným kliknutím. Ukládejte zprávy jako šablony, abyste zefektivnili opakovaná měření a zajistili konzistentní výsledky napříč analýzami a uživateli.

Udělejte více v 3D metrologii
Softwar PRECiV™ integruje nástroje a postupy pro rutinní metalografii, pracovní postupy vylepšené umělou inteligencí a pokročilou 2D analýzu, specializované aplikace a výrobní prostředí s vysokou propustností.

Chcete-li se dozvědět více o našem softwaru PRECiV, naskenujte tento QR kód nebo navštivte stránku evidentscientific.com/preciv.

Porovnání technik povrchové metrologie

Každá technika povrchové metrologie systému LEXT™ OLS5500 nabízí jedinečné výhody pro zkoumání tvaru, struktury a jemných detailů vašich vzorků.

Laserová skenovací mikroskopie (LSM) Tato metoda má vysoké rozlišení měření v horizontálním i vertikálním směru a umožňuje získat vyvážená měření. Vhodná pro měření jemných povrchových struktur od submikronů až po několik set mikronů Lze takto měřit i tvary se strmými úhly.	Interferometrie bílého světla (WLI) Vhodná pro hladké a nakloněné povrchy a pro měření kroků v řádu nm. Konstantní výkon měření výšky lze dosáhnout při jakémkoli zvětšení objektivu.	Focus Variation Mikroskopie (FVM) Vhodná pro zachycení makroskopického tvaru vzorku. Kombinací FVM s LSM nebo WLI umožňuje získání tvaru od makroskopických komponent po mikrostruktury.

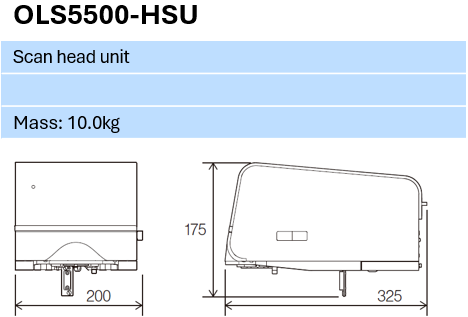

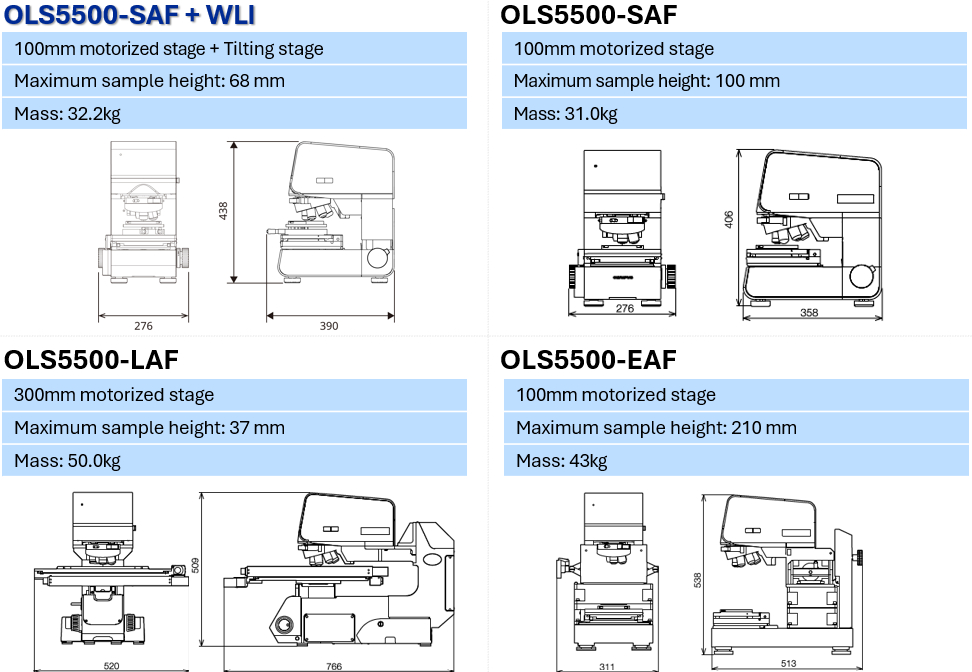

DOSTUPNÉ KONFIGURACE SYSTÉMU

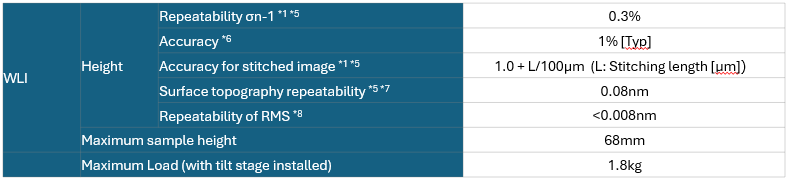

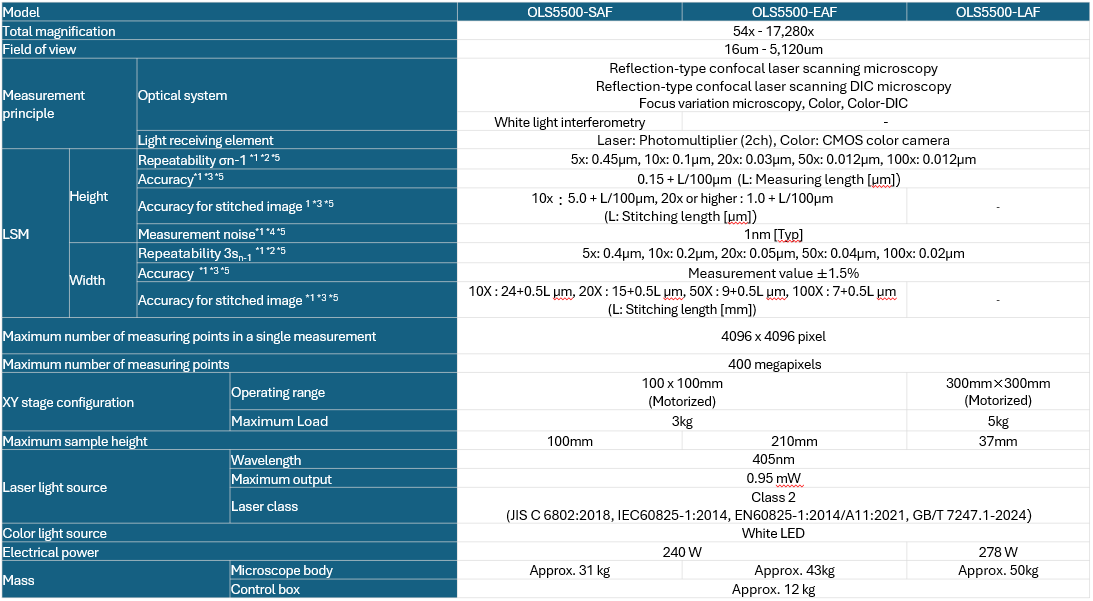

LEXT OLS5500 - specifikace
