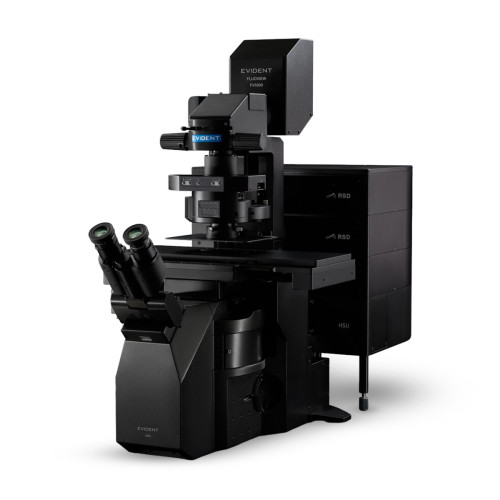

FLUOVIEW™ FV5000

Laserový Skenovací Konfokální Mikroskop

FLUOVIEW FV5000 je platforma vytvořená jako logická evoluce FV4000. Od ostrého kvantitativního měření na úrovni fotonů až po hluboké multifotonové zobrazování v tlustých živých vzorcích – FV5000 zachycuje biologii v každém měřítku.

Detektory SilVIR™ poskytují výjimečnou citlivost, široký dynamický rozsah a přesnost na úrovni fotonů, zatímco rezonanční skenery 2K a galvo skenery 8K zachycují pohyb v reálném čase s výjímečnou čistotou. Inteligentní automatizace zjednodušuje nastavení a pracovní postupy a zajišťuje konzistentní, reprodukovatelné výsledky.

Díky kombinaci pokročilé detekce, inteligentního designu a intuitivního ovládání je FV5000 výkonnější než kdykoli předtím a pomáhá výzkumníkům zachytit více detailů, spolehlivěji a za kratší dobu.

FV5000 stanovuje nový standard v oblasti zobrazování v biologických vědách pro neurovědu, buněčnou biologii, výzkum léčiv, výzkum rakoviny a vývojovou biologii – a poskytuje jasné odpovědi na náročné biologické otázky.

• Bezkonkurenční dynamický rozsah 1 Gcps s detektory SilVIR s vysokým poměrem signálu k šumu,
• Skenery s vysokou hustotou pixelů s 8K rychlým galvo a 2K vysokorychlostním rezonančním zobrazováním
• Softwarové rozhraní FLUOVIEW Smart™ a pracovní postupy založené na umělé inteligenci
• Automatický systém nastavení korekčního límce TruResolution™ pro okamžitou korekci sférické aberace, který pracuje s více než 20 našimi standardními objektivy
• Modulární, na budoucnost připravený design systému: integrujte až 10 laserových linek a umožňuje snadnou integraci vláknových multifotonových laserů nové generace

Akvizice kvantitativních konfokálních dat

Konfokální mikroskop FV5000 je vybavený pokročilými detektory SilVIR™. Křemíkový fotonásobič tohoto detektoru se skládá z multipixelových lavinových fotodiod (APD). Dokáže současně detekovat náhodně dopadající fotony, což umožňuje vyšší účinnost detekce fotonů pro širší rozsah vlnových délek a dynamický rozsah. Poskytuje také kvantitativní údaje - výška výstupního impulsu přesně ukazuje počet detekovaných fotonů.

Digitální zpracování signálu využívá konstrukci integrovaného obvodu s polovodiči FPGA (field-programmable gate array) v rámci vysokorychlostního analogově-digitálního (A/D) převodníku. To podstatně zkracuje rozpadovou křivku SiPM a umožňuje přesnou detekci počtu fotonů na základě výšky každého výstupního impulsu a současně realizuje velmi nízký šum pod jedním fotonem.

(Číslo patentu US11237047)

Detektory SilVIR™ tak přináší:

• Vysoký dynamický rozsah
• Nízký šum
• Žádná degradace citlivosti
• Menší kolísání citlivosti mezi ostatními detektory
• Phton-counting režim v celém dynamickém rozsahu detekce

Další inovace v systému FLUOVIEW™ FV5000

FV5000 je navrženo pro dlouhodobou přesnost a přizpůsobivost a poskytuje spolehlivost a flexibilitu, kterou vaše vědecká práce vyžaduje. Nakonfigurujte svůj systém podle současných potřeb a snadno jej rozšiřujte podle vývoje vašeho výzkumu.

Přidávejte detektory, kamery nebo lasery podle toho, jak se vyvíjí pracovní postupy, nebo přejděte na multifotonové zobrazování s modulem MPE, který umožňuje jedno- a multifotonové snímání i generování druhé a třetí harmonické. Inteligentní hardware a software nepřetržitě monitorují a optimalizují výkon zobrazování, čímž zajišťují konzistentní a reprodukovatelné výsledky. A díky globální servisní a podpůrné síti společnosti Evident je každý systém navržen tak, aby poskytoval trvalou spolehlivost a provozuschopnost.

Vytvořeno pro reprodukovatelnost

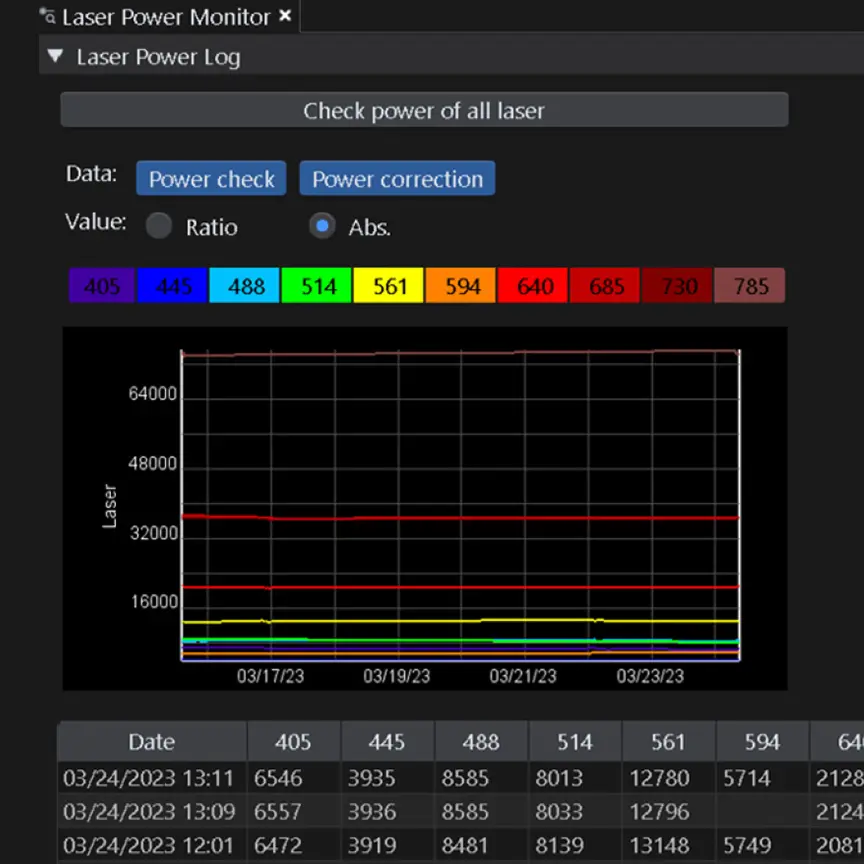

FV5000 udržuje přesnost měření prostřednictvím aktivního monitorování systému. Laser Power Monitor (LPM) zajišťuje konzistentní výkon laseru v průběhu všech relací, což umožňuje různým uživatelům pořizovat snímky za identických podmínek, a to i s odstupem několika dnů nebo týdnů. Tato stabilita podporuje reprodukovatelnost požadovanou pro kvantitativní a longitudinální studie.

Pro další zajištění výkonu Microscope Performance Monitor (MPM) automaticky vyhodnocuje citlivost systému a konzistenci zobrazování. Včas detekuje odchylky, což pomáhá výzkumným pracovníkům udržet důvěru v jejich výsledky a zajišťuje, že každý datový soubor odráží skutečné experimentální podmínky.

Další Technologie:

Vylepšené technologie systému umožnily rozšířit spektrum detekovatelných emisních kanálů pomocí konfokální mikroskopie v NIR oblasti spektra

• Multiplexujte až šest kanálů pomocí aktualizované technologie TruSpectral™ a vysoce citlivých detektorů SilVIR™.
• Vysoce účinná mřížka a štěrbina s objemovým fázovým hologramem (VPH) umožňuje spektrální detekciv rozsahu vlnových délek 400 nm až 900 nm* s minimálním krokem 1 nm.
• Modulární laserové slučovače umožňují paralelní použití až 10 laserových excitačních svazků v rozsahu 405 nm až 785 nm
• Optické prvky systému FV4000 mají vysokou propustnost od 400 nm do 1300 nm, včetně galvanometru a rezonančního skeneru, které jsou potaženy stříbrem, nikoli hliníkem.
• Objektivy X Line™ jsou korigovány na chromatickou aberaci v rozsahu 400-1000 nm. Mají také vyšší numerickou aperturu, vynikající plochost a velmi vysokou propustnost od UV až po NIR.

Dva skenery, jeden pracovní postup: vysoká hustota vzorkování a vysokorychlostní snímání.

Ať už potřebujete vysokorychlostní série nebo mapy s vysokou hustotou pixelů, FV5000 se přizpůsobí. Náš rezonanční skener zachycuje rychlou buněčnou dynamiku s plnou jasností v zorném poli 20 mm s minimálním nebo žádným průměrováním, což vám poskytuje vysoce kvalitní surové snímky s vysokým poměrem signálu k šumu až do 438 FPS.

Přepněte na galvo skenování 8K × 8K a zobrazujte velké oblasti ve vysokém prostorovém rozlišení s ultrarychlými časy zdržení pixelů pouhých 0,2 µs. Dosáhněte rozlišení XY až 120 nm v šesti spektrálních kanálech s objektivy s vysokou numerickou aperturou a softwarem FV-OSR – bez nutnosti dalšího hardwaru.

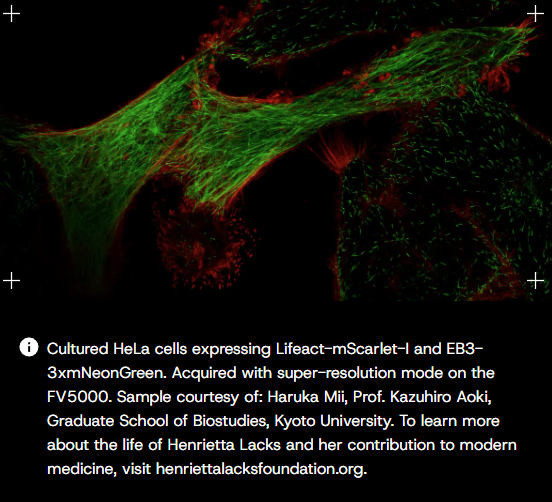

Snadné zobrazování ve vysokém rozlišení

Dosáhněte superrozlišení obrazu na FV5000 bez dalšího hardwaru. Spojením objektivů s vysokou numerickou aperturou, jako je naše řada A Line™ HR, se softwarem FV-OSR můžete snadno rozlišit subcelulární struktury až do 120 nm v osách XY.FV-OSR automaticky upravuje konfokální aperturu tak, aby zachytila a vylepšila vysokofrekvenční signálové komponenty, a vytváří tak ostré a detailní snímky v reálném čase. V kombinaci s citlivostí detektoru SilVIR poskytuje FV5000 simultánní superrozlišení až v šesti spektrálních kanálech.

Díky zpracování on-the-fly je možné získávat snímky se super rozlišením až 8x rychleji než umožňovaly systémy předchozí generace.

Biologie v pohybu, od buněk po embrya

Sledujte biologické procesy v pohybu a v detailu. Od FRAP po ablaci vám systém FV5000 umožňuje díky kvantitativní detekci SilVIR detektorya rychlé skenování umožňují zachytit slabé signály s minimálním průměrováním a poskytují vysoký poměr signálu k šumu při snímkovací frekvenci v reálném čase.

V živých vzorcích umožňuje přesná stimulace opakovatelné, cílené perturbace, takže můžete sledovat opravy, migraci a signalizaci v průběhu času. Široký lineární dynamický rozsah pomáhá zabránit saturaci a udržuje časosběrná data připravená k analýze.

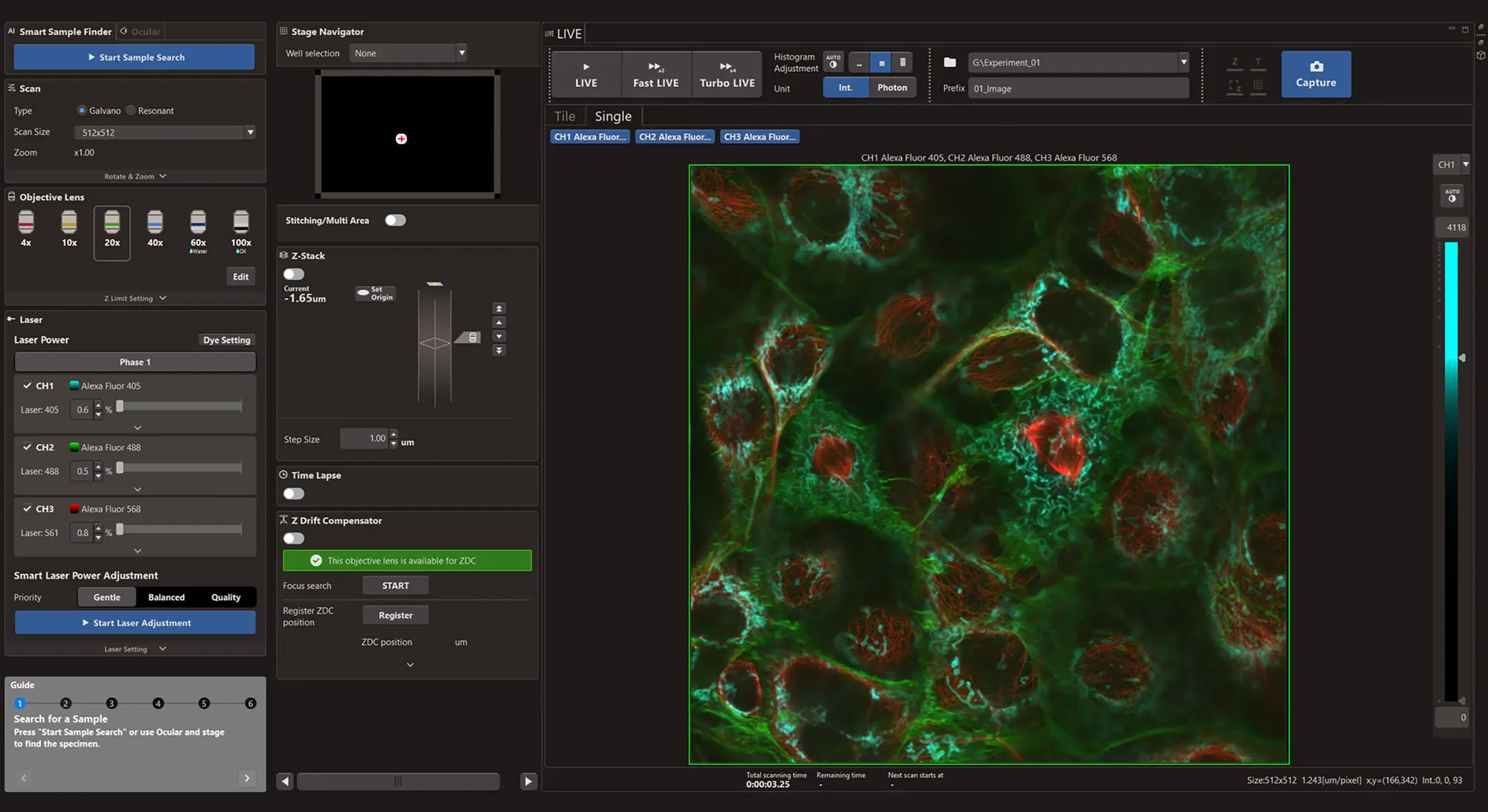

Komplexní jednoduchost díky softwaru FLUOVIEW Smart™

• Funkce Smart Sample Search rychle lokalizuje váš vzorek v osách XY a Z.
• Smart Auto Laser Power Adjustment  je inteligentní automatické nastavení výkonu laseru, které využívá umělou inteligenci k optimalizaci poměru signálu k šumu v rámci nastavení výkonu.
• Intuitivní rozhraní zachycuje komplexní multidimenzionální snímky pouhými několika kliknutími.
• Intelligent Shading Correction  automaticky vytváří plynulé, vysoce kvalitní spojené snímky.

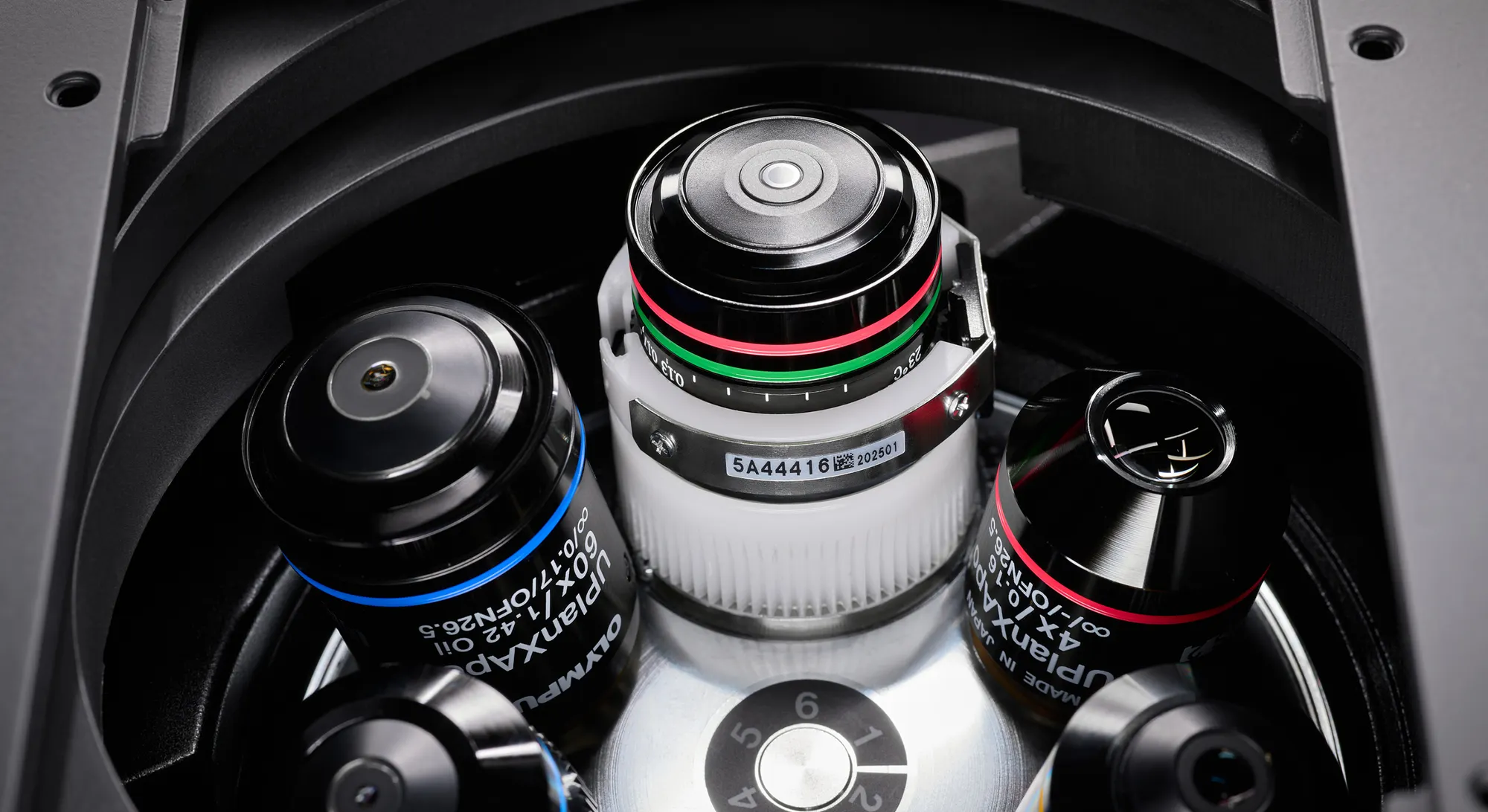

Automatické nastavení korekčního límečku na objektivu

Integrovaná technologie TruResolution™ systému FV5000 zjednodušuje jednu z nejnáročnějších úloh mikroskopie: nastavení korekčního límečku na objektivu . Jediným kliknutím systém automaticky vyhledá optimální polohu límečnu pro váš vzorek, čímž minimalizuje možnost omylu.

U silných vzorků technologie TruResolution dynamicky jemně ladí objímku během skenování XYZ, aby byla zachována konzistentní ostrost obrazu v celém objemu. Je kompatibilní s mnoha standardními objektivy a poskytuje jednotnou ostrost u různých vzorků a podmínek zobrazování.

Intelligentní Shading Correction

Pro dokonalou ostrost a přesnost od okraje k okraji automaticky vytvářejte plynulé, vysoce kvalitní spojené snímky pomocí inteligentní korekce stínování.

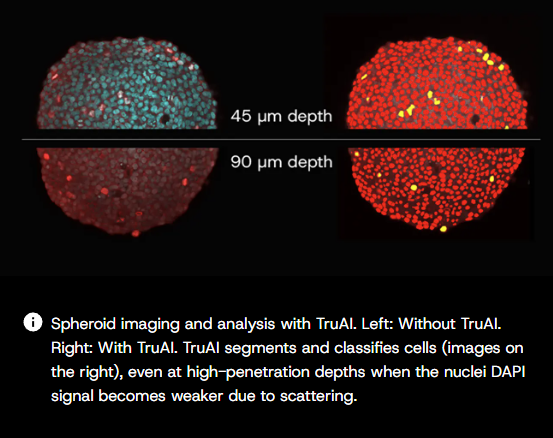

Segmentace obrazu pomocí hlubokého učení

Tradiční segmentace založená na intenzitě může být pomalá, nekonzistentní a velmi citlivá na podmínky vzorku.

Segmentace obrazu TruAI využívá hluboké učení k rozpoznání jemných vzorů a slabých signálů, které konvenční metody přehlížejí, což umožňuje přesnou a reprodukovatelnou segmentaci slabě označených struktur a komplexních tkání.
