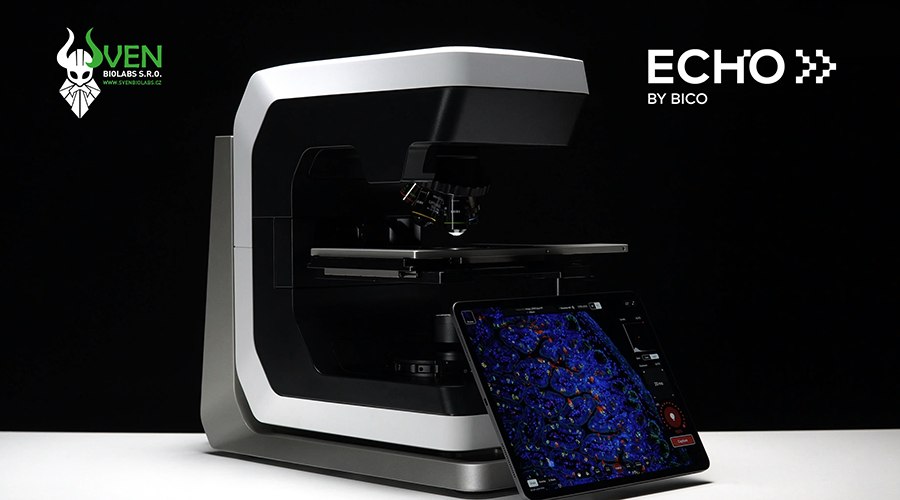

ECHO Revolve



Jeden mikroskop – vzpřímený i invertovaný v jednom kompaktním systému. Fluorescence i průchozí světlo, pokročilé funkce.



Moderní laboratoř často potřebuje pracovat s velmi rozdílnými typy vzorků. ECHO Revolve je kompaktní mikroskopický systém, který je vzpřímený a zároveň invertovaný mikroskop, pracující jak v režimu procházejícího světla, tak fluorescence.

Zaujal Vás tento mikroskop?
Rádi Vám zapůjčíme DEMO systému a
můžete si Vaše vzorky otestovat přímo
ve vaší laboratoři.

Napište nám e-mail.



Přizpůsobí se vašemu vzorku

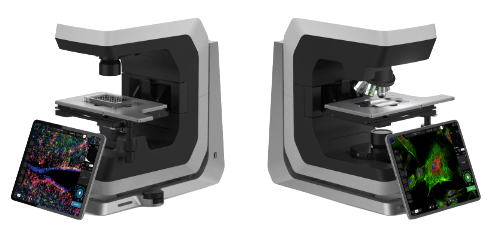

ECHO Revolve lze během několika sekund překlopit mezi vzpřímenou a invertovanou konfigurací. Laboratoř tak nemusí pořizovat a udržovat dva samostatné mikroskopy – uživatel jednoduše zvolí konfiguraci odpovídající aktuálnímu experimentu.

Vzpřímená konfigurace Pro vzorky na podložních sklech •    histologické a tkáňové řezy •    fixované buňky a fluorescenční preparáty •    mikroorganismy a tenké preparáty

Invertovaná konfigurace Pro živé buněčné kultury •    Petriho misky a kultivační lahve •    multiwell destičky •    komůrky pro live-cell imaging



Vysoká flexibilita, špičkové komponenty

Revolve kombinuje kvalitní optiku, výkonné fluorescenční osvětlení a dvě samostatné kamery. Každá část systému je optimalizována pro konkrétní zobrazovací režim – od rutinní kontroly buněčných kultur až po vícekanálovou fluorescenci.

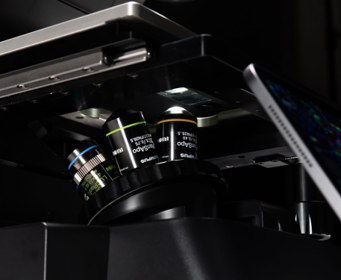

Optika Olympus pro různé typy vzorků
Systém podporuje objektivy Olympus v rozsahu 1,25× až 100×, včetně achromatických, fluoritových a apochromatických variant. Konfiguraci tak lze přizpůsobit jednoduchému rutinnímu pozorování i náročnějším zobrazovacím aplikacím.
Pro práci s různými vzorky jsou k dispozici dva typy kondenzorů:
•    ELWD kondenzor
pracovní vzdálenost 73 mm, vhodný pro kultivační nádoby a vyšší vzorky,
•    kondenzor s vysokým rozlišením
numerická apertura 1,35, určený především pro preparáty na podložních sklech.

Pětikanálová LED fluorescence
Fluorescenční zobrazování a přepínání mezi kanály zajišťuje motorizovaný modul až pro pět fluorescenčních kanálů.
Systém využívá:

• výkonné LED osvětlení bez rtuti,
• životnost světelného zdroje až 50 000 hodin,
• kvalitní fluorescenční filtrační sady Chroma,
• rychlé přepínání mezi jednotlivými kanály,
• snadnou tvorbu vícebarevných obrazových překryvů.

Dvě kamery pro optimální obraz
Revolve využívá dvě samostatné kamery, z nichž každá je optimalizována pro jiný typ zobrazování:

• 12MP barevná CMOS kamera
  pro procházející světlo,
• 5MP monochromatická CMOS kamera
  pro citlivé fluorescenční snímání.

Samostatné kamery umožňují optimalizovat obrazovou kvalitu pro oba základní zobrazovací režimy.



Mikroskopie ovládaná dotykem

Obraz se zobrazuje na integrovaném 12,9" dotykovém Apple iPad Liquid Retina displeji, který zároveň slouží k ovládání celého systému. Přímo na displeji se nastavují parametry snímání, expoziční časy, intenzity osvětlení pro procházející světlo i fluorescenci:

• přepínání fluorescenčních kanálů
• vytváření překryvů kanálů, projekcí atd.
• upravování obrazu, přidání měřítka nebo anotace,
• počítání buněk i dalších objektů,
• ukládání i export obrazových dat

Nastavení použité při pořízení snímku lze znovu načíst a využít při dalším experimentu. To usnadňuje opakování stejného zobrazovacího postupu a omezuje rozdíly mezi jednotlivými uživateli.







Automatizované vícekanálové snímání a Z-stacky

Revolve umožňuje automaticky pořizovat vícekanálové fluorescenční snímky i Z-stacky. Z nasnímaných obrazových rovin lze přímo v systému vytvořit projekci maximální intenzity (MIP) nebo obraz s rozšířenou hloubkou ostrosti (EDF).

Uživatel má k dispozici původní snímky z jednotlivých rovin i výsledný zpracovaný obraz připravený pro další vyhodnocení, anotaci nebo export.



Digital Haze Reduction (DHR)

Při widefield fluorescenční mikroskopii kamera nezachycuje pouze signál ze zaostřené roviny, ale také rozostřený příspěvek z částí vzorku nad ní a pod ní. Ten může snižovat kontrast a překrývat jemnější struktury.

Volitelná funkce Digital Haze Reduction (DHR) tento signál umí softwarově potlačit a tím umožňuje zobrazit čistější optickou rovinu. Tento modul funguje automaticky v režimu on-the-fly a výsledek je v reálném čase. Intenzitu zpracování lze upravit podle konkrétního vzorku.
(DHR je proto vhodné chápat jako rychlou funkci pro zvýšení kontrastu widefield fluorescenčních snímků, nikoli jako náhradu konfokální mikroskopie nebo plnohodnotného dekonvolučního zpracování.)



Pro koho je Revolve vhodný?

ECHO Revolve je zajímavým řešením především pro laboratoře, které:

• pracují současně s živými kulturami i preparáty na sklech
• potřebují brightfield, fázový kontrast a fluorescenci
• chtějí omezit počet samostatných mikroskopů
• hledají intuitivní systém použitelný více členy týmu
• potřebují rychle pořizovat dokumentační a publikační snímky
• nemají k dispozici samostatnou mikroskopickou místnost
• chtějí modernizovat fluorescenční zobrazování pomocí LED technologie

Revolve může dobře fungovat jako hlavní zobrazovací systém menší laboratoře i jako snadno dostupný doplněk ke komplexnějším mikroskopickým technologiím ve větším pracovišti.



Další mikroskopy ECHO

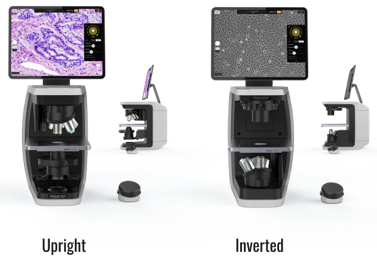

ECHO Rebel

Jednoduchý systém pro rutinní brightfield a fázový kontrast. Rebel představuje základní variantu hybridního mikroskopu ECHO. Lze jej používat ve vzpřímené i invertované konfiguraci, je však zaměřen především na rutinní pozorování v procházejícím světle a fázovém kontrastu.

Je vhodný pro pravidelnou kontrolu buněčných kultur, rutinní dokumentaci preparátů a základní laboratorní mikroskopii.
Systém používá 12MP barevnou kameru, dotykový displej a integrované nástroje pro měření, počítání objektů a okamžitou tvorbu anotací pro rychlou dokumentaci.

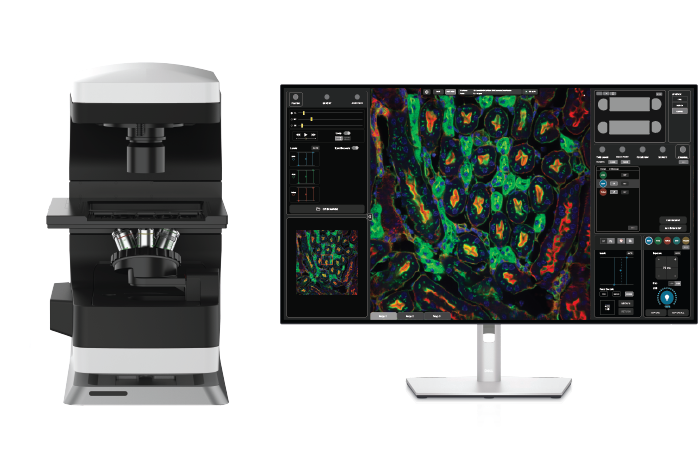

ECHO Revolution

Automatizované zobrazování pro náročnější experimenty. Revolution rozšiřuje koncept ECHO o automatizované snímání.  Vedle vzpřímené a invertované konfigurace nabízí například:

• vícekanálovou fluorescenci a Z-stack
• plně motorizovaný pohyb XY stolku
• automatické ostření
• automatické snímání na více pozicích
• časosběrnou mikroskopii
• obrazové skládání a tvorbu mozaik
• rychlé skenování Hyperscan
• screening multiwell destiček

Pro dlouhodobé zobrazování živých buněk lze systém doplnit inkubačním krytem s kontrolou podmínek prostředí. Revolution je tak určen pro laboratoře, které kromě jednoduchého ovládání vyžadují automatizované snímání, live-cell experimenty nebo zobrazování větších ploch vzorku.

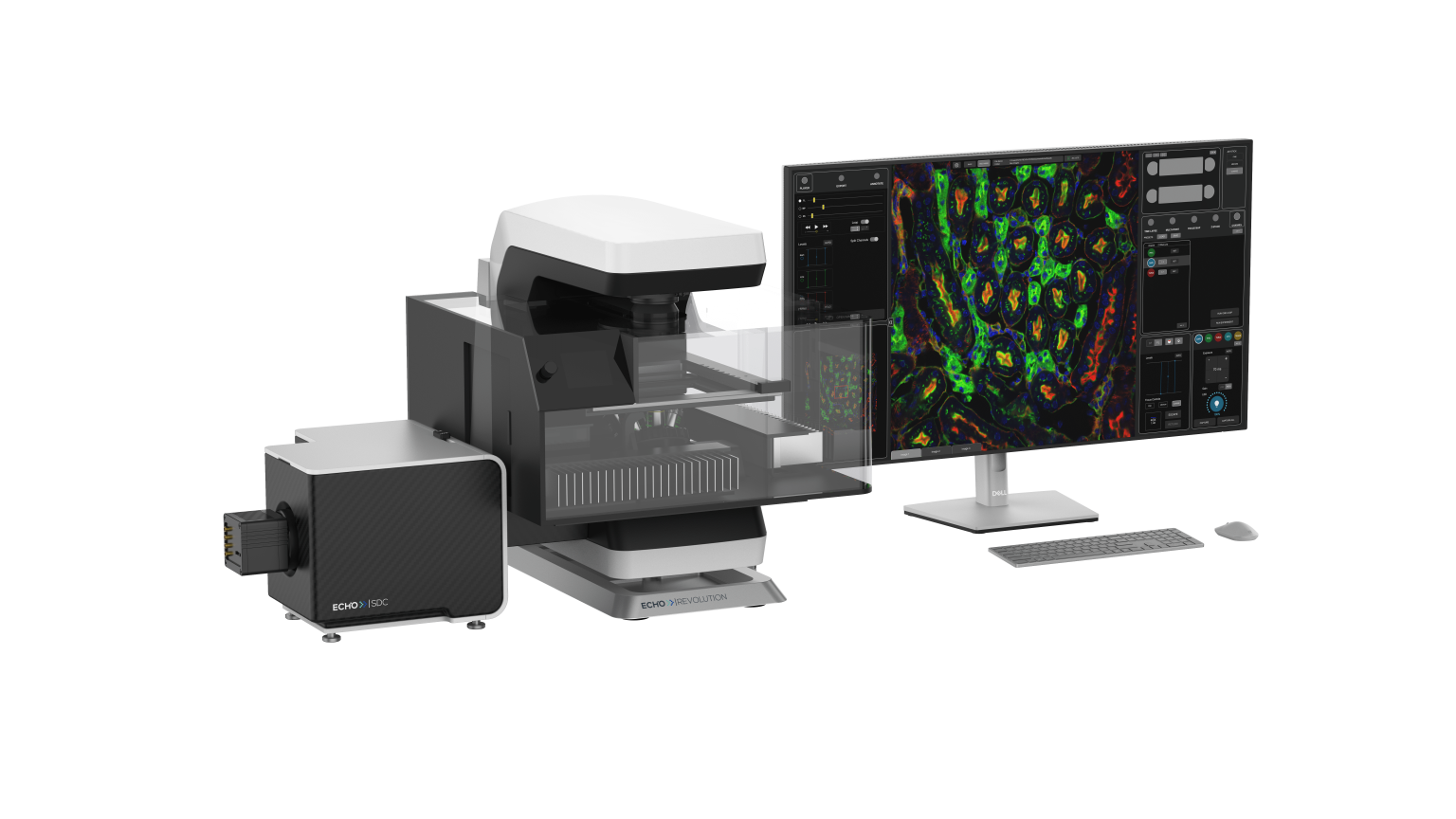

ECHO Spinning Disk Confocal

ECHO Confocal plynule přepíná mezi konfokálním režimem (využívá monochromatickou kameru sCMOS s rozlišením 4,2 MP) a širokoúhlým režimem (využívá barevnou kameru CMOS s rozlišením 5 MP) v závislosti na vašich aktuálních potřebách při snímkování.

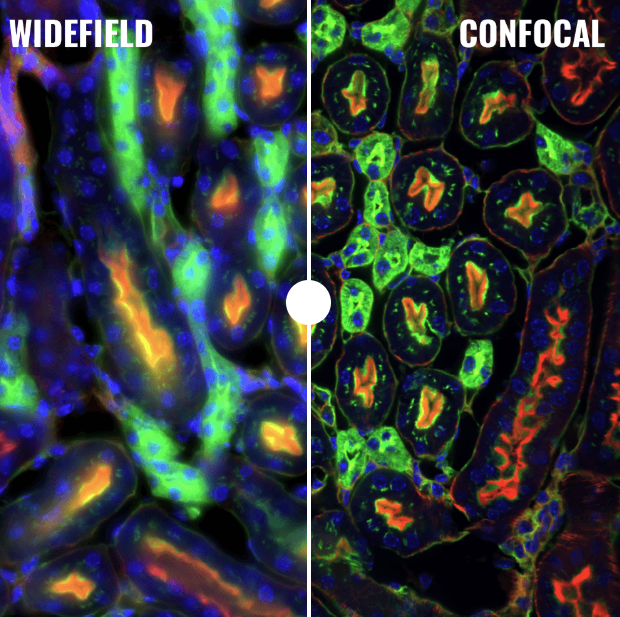

Konfokální režim blokuje rozostřené světlo a zajišťuje tak snímkování s vyšším rozlišením, což je ideální pro zachycení jemných detailů a snímkování silnějších vzorků. Režim Widefield naopak umožňuje efektivní a vysokorychlostní snímkování pro rutinní kontroly vzorků a poskytuje flexibilitu bez narušení pracovního postupu.



• QE: 95% Ultra citlivá Back Illuminated sCMOS
• Lasery 405 - 488 - 555 - 640
• Kamery
  BF: 5MP CMOS Color (2448 x 2048 : 3.45um)
  FL : 4.2MP sCMOS Mono (2048 x 2048 : 6.5um)
• Objektivy Olympus 1.25x-100x Fluorite, Apochromát
• Kondenzory:
  ELWD (73mm WD | 0.3 N.A.)
  LWD (27mm WD | 0.55 N.A.)







Jaký systém ECHO zvolit?
Systém    Typické použití    Hlavní charakteristika
Rebel    Pravidelná kontrola kultur nebo rutinní dokumentaci preparátů, základní laboratorní mikroskopie    Vzpřímený a invertovaný mikroskop pro procházející světlo, fázový kontrast
Revolve    Univerzální laboratorní mikroskopie fixovaných i živých preparátů, pokročilé SW funkce    Vzpřímený i invertovaný systém, fluorescence a procházející světlo, Z-stack
Revolution    Pokročilá mikroskopie, automatizované snímání a dlouhodobé experimenty    Motorizované snímání, live-cell imaging, tiling, multi-position a screening
ECHO nyní prostřednictvím SVEN BIOLABS
Společnost SVEN BIOLABS je distributorem mikroskopických systémů ECHO pro Českou republiku a Slovenskou republiku.
