- Výrobce: Hamamatsu
- Kód výrobce: HAM-ORCA-FuBT
kamera ORCA-Fusion BT Digital CMOS
Kamera ORCA-Fusion BT je vrcholem výkonnosti vědeckého CMOS (sCMOS). Specifikace jsou bez kompromisů: velmi nízký šum při čtení, uniformita podobná CCD, rychlá snímací frekvence a extrémě vysokoá QE. Krása kamery ORCA-Fusion BT však spočívá v tom, co pro vás tato kombinace výjimečné detekce a sběru fotonů může udělat. Uvidíte i ten nejslabší signál, získáte vizuálně ohromující snímky s vysokým poměrem S/N i z nejmenšího počtu fotonů, zachytíte dříve nerozlišitelné časové události a s jistotou provedete výpočetní metody. ORCA-Fusion BT je kamera, která usnadňuje obtížné experimenty a umožňuje experimenty dříve nemožné.
Výhody kamery ORCA-Fusion BT oproti ostatním BT CMOS kamerám
- Extrémě nízký snímací šum

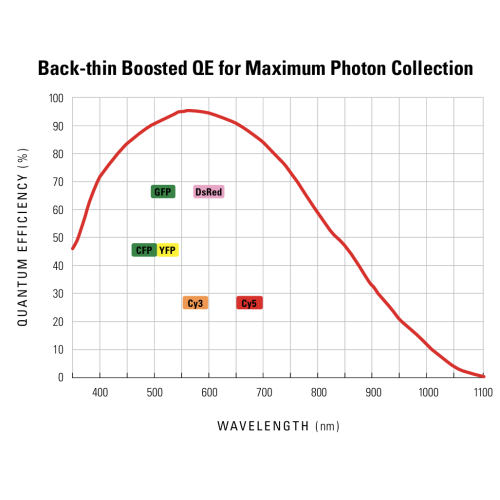

- Velmi vysoká QE, ve velké šíři vlnových délek
- uniformita blízká CCD
- Velký dynamický rozsah
- 3 rychlosti snímání
- Lightsheet readout mode
- 5.3 Megapixelu
- Připojení přes USB 3.0 a vysokorychlostní interface CoaXPress
Lightsheet Readout Mode
"Lightsheet Readout Mode" je jedinečná a patentovaná funkce kamer Hamamatsu sCMOS, která dokáže zlepšit poměr signálu k šumu v Lightsheet mikroskopii. Další informace o principu a funkcích režimu Lightsheet Readout Mode naleznete ZDE.
Doporučení pro PC
Po uvedení kamery ORCA-Fusion mohou uživatelé nyní přenášet do počítače snímky s rozlišením 5 megapixelů rychlostí 89 snímků za sekundu. Doporučení pro počítače pro tuto vysokou přenosovou rychlost lze splnit pomocí pokynů uvedených v tomto dokumentu Doporučení pro PC pro ORCA-Fusion:
Doporučení pro PC pro ORCA-Fire / Quest2 / FusionBT / Fusion.pdf
SPECIFIKACE
| Typ | C15440-20UP |
|---|---|
| Snímač | Scientific CMOS - sCMOS |
| Počet pixelů | 2304 × 2304 |
| Velikost pixelu | 6.5 μm × 6.5 μm |
| Účinná plocha | 14.976 mm (H) × 14.976 mm (V) |
| Kapacita | 15 000 elektronů *1 |
| Rychlost snímání | Fast scan, Plné rozlišení, CoaXPress : 89.1 snímků/s Fast scan, Plné rozlišení, USB 3.0 : 31.6 snímků/s（16 bit）, 42.2 snímků/s（12 bit） , 63.3 snímků/s（8 bit） Standard scan, Plné rozlišení, CoaXPress : 23.2 snímků/s Standard scan, Plné rozlišení, USB 3.0 : 23.2 snímků/s Ultra quiet scan, Plné rozlišení, CoaXPress : 5.42 snímků/s Ultra quiet scan, Plné rozlišení, USB 3.0 : 5.42 snímků/s |
| Šum při snímání | Fast scan：1.6 elektronů rms *1 Standard scan：1.0 elektronů rms *1 Ultra quiet scan：0.7 elektronů rms *1 |
| Expozice | Fast scan: 17 μs to 10 s Standard scan: 65 μs to 10 s Ultra quiet scan: 280 μs| 10 s |
| Chlazení | Peltier cooling |
| Teplota | Forced-air chlazení: -8 ˚C (okolní teplota: +25 ˚C) Water cooled: -8 ˚C (teplota vody: +25 ˚C) Water cooled (Max chlazení(Okolí +20 ˚C, voda +20 ˚C)): Méně než -15 ˚C |
| Temný proud | 1.0 electronů/pixel/s (chladící teplota: -8 ˚C , teplota okolí: +25 ˚C)*1,*3 1.0 electronů/pixel/s (chladící teplota: -8 ˚C , teplota vody: +25 ˚C)*1,*3 0.7 electronů/pixel/s (chladící teplota: méně než −15 ˚C , teplota okolí: +20 ˚C, teplota okolí: +20 ˚C) *1,*3 |
| Dynamický rozsah | 21 400 : 1 *1,*2,*4 |
| Externí spínání | Edge, Level, Sync readout, Start, Global reset edge, Global reset level, Programmable |
| Připojení externího spínání | SMA |
| Prodleva spínání | 0 s to 10 s 1 μs krokem |
| Výstup spínače | Global exposure timing, Trigger ready, Low, High, 3 programmable timing outputs |
| Vedení externího signálu | SMA |
| Rozhraní | CoaXPress (Dual CXP-6) a USB 3.0 Super Speed *5 |
| A/D konvertor | 16 bit / 12 bit / 8 bit |
| Připojení optiky | C-mount (standart, F-mount (C15440-20UP01) |
| Napájení | AC 100 V to AC 240 V, 50 Hz/60 Hz |
| Operační teplota | 0 ˚C to + 40 ˚C |
| Operační vlhkost | 30 % to 80 %, bez kondenzace |
*1 Typická hodnota
*2 Vypočítáno z poměru plné kapacity jamky a šumu při čtení.
*3 Temný proud závisí na teplotě chlazení
*4 V režimu ultra-quiet scan
*6 Ekvivalent USB 3.1 Gen 1 (SuperSpeed USB 5 Gbps)
