Lightsheet mikroskop s vysokým rozlišením pro širokou škálu aplikací

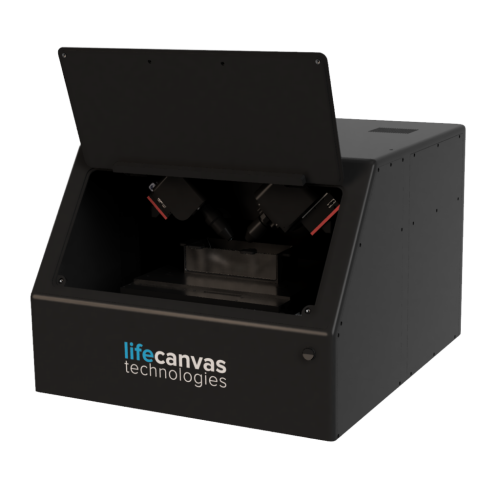

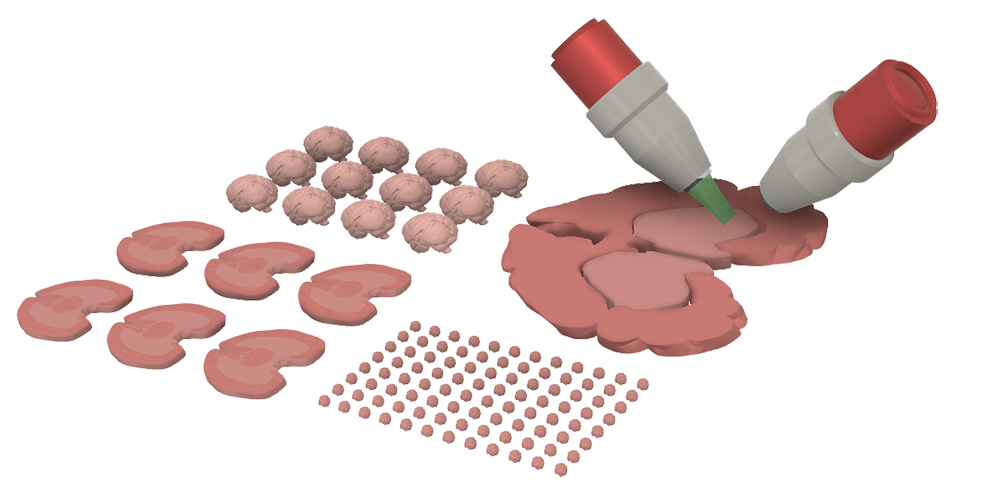

| MegaSPIM je vysoce flexibilní zobrazovací systém určený k rychlému získávání dat ve vysokém rozlišení z nejrůznějších typů tkání, včetně: tenkých řezů, prosvícených silných řezů orgánů lidí nebo nehumánních primátů a uspořádání menších prosvícených vzorků, jako jsou celé orgány hlodavců nebo organoidy. Nabízíme řešení pro upevnění na míru pro všechny tyto tkáně i další. Po pořízení snímků náš optimalizovaný proces následného zpracování usnadňuje odstranění pruhů, korekci zkosených snímků a spojování rozsáhlých datových sad. Snadno vytvářejte kompletní sady 3D snímků připravené k analýze. |
Vysokokapacitní volumetrické zobrazování, navržené s ohledem na rychlost a univerzálnost
Snadno skenujte tkáně a přeměňujte surové snímky na kompletní 3D sady připravené k prohlížení a analýze. MegaSPIM vám umožňuje efektivně generovat vysoce kvalitní data z více vzorků nebo z větších vzorků. Snímek lidského mozku o tloušťce 1 mm (viz níže) lze pořídit za pouhých 8 hodin pomocí objektivu 1,8× a jedné kamery.
Podrobná 3D data ze velkých vzorků lidské tkáně až po tenké řezy

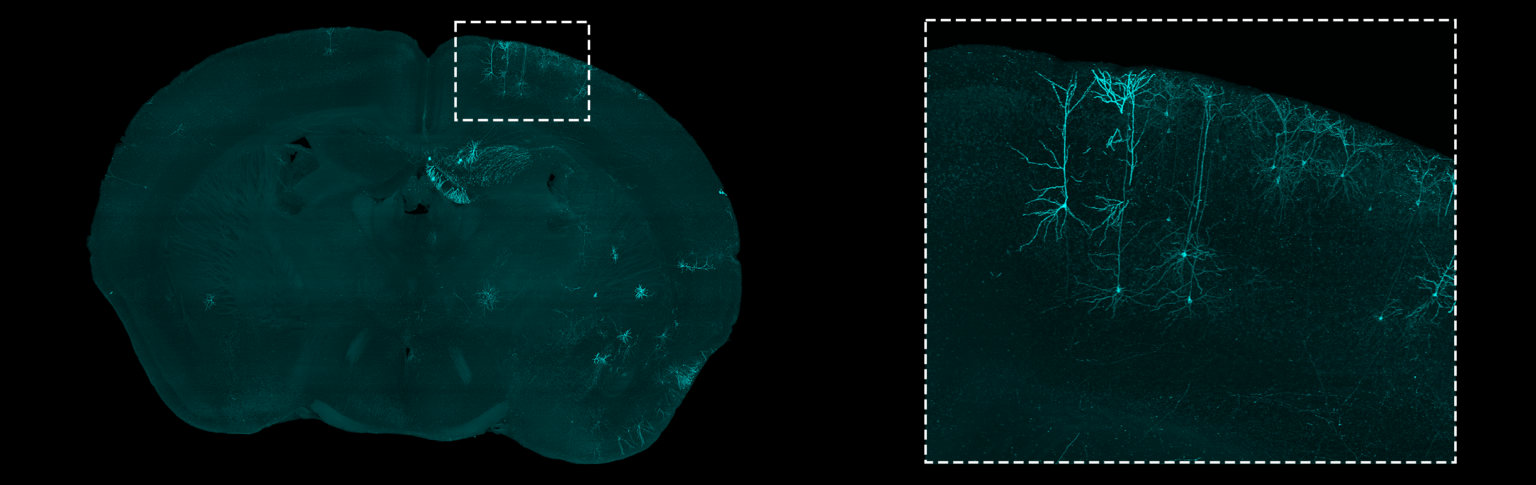

Mozek myši TIGRE-MORF, v němž byl exprimován gen pomocí AAVI-Cre, zachycený technikou MegaSPIM při 9násobném zvětšení. Na snímku je zobrazena projekce maximální intenzity (MIP) o tloušťce 200 µm z koronálního řezu o tloušťce 1 mm.
Vzorek poskytla laboratoř Hongwei Donga na UCLA.

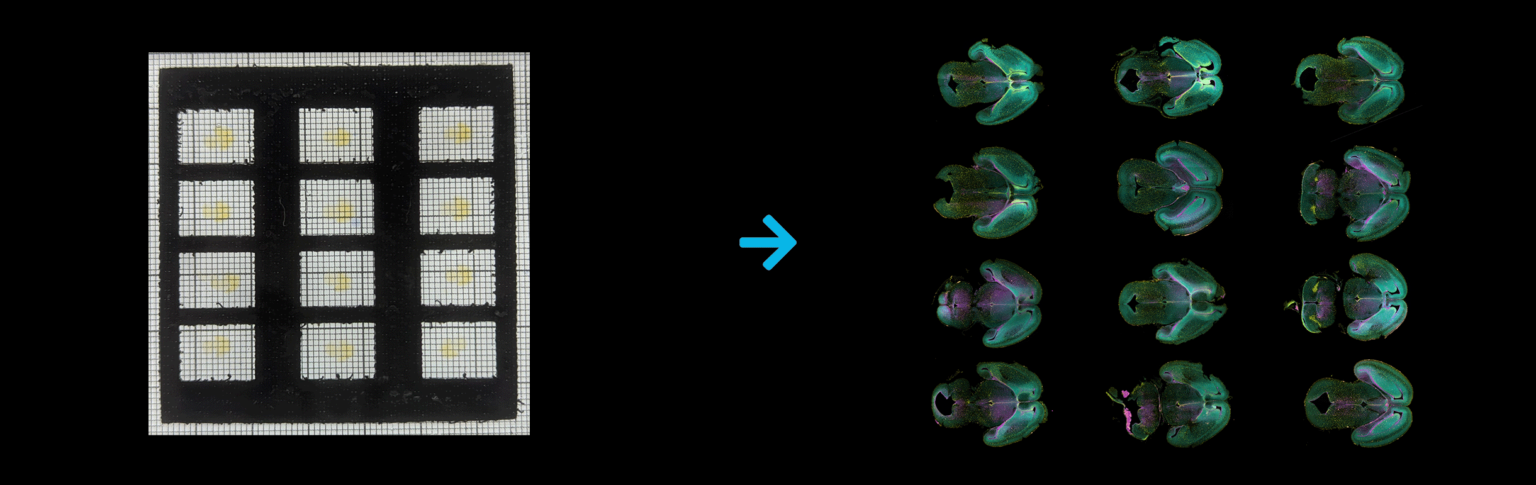

Mozky embryí myší ve stadiu E14.5, u nichž byla buněčná jádra označena pomocí YoPro1 (tyrkysová barva), Olig2 (žlutá barva) a C-Fos (magenta).
S laskavým svolením Dr. Claire-Marie Vacherové z Kolumbijské univerzity. Snímky pořízeny na přístroji MegaSPIM při 3,6násobném zvětšení, 30 minut na vzorek (3 kanály).

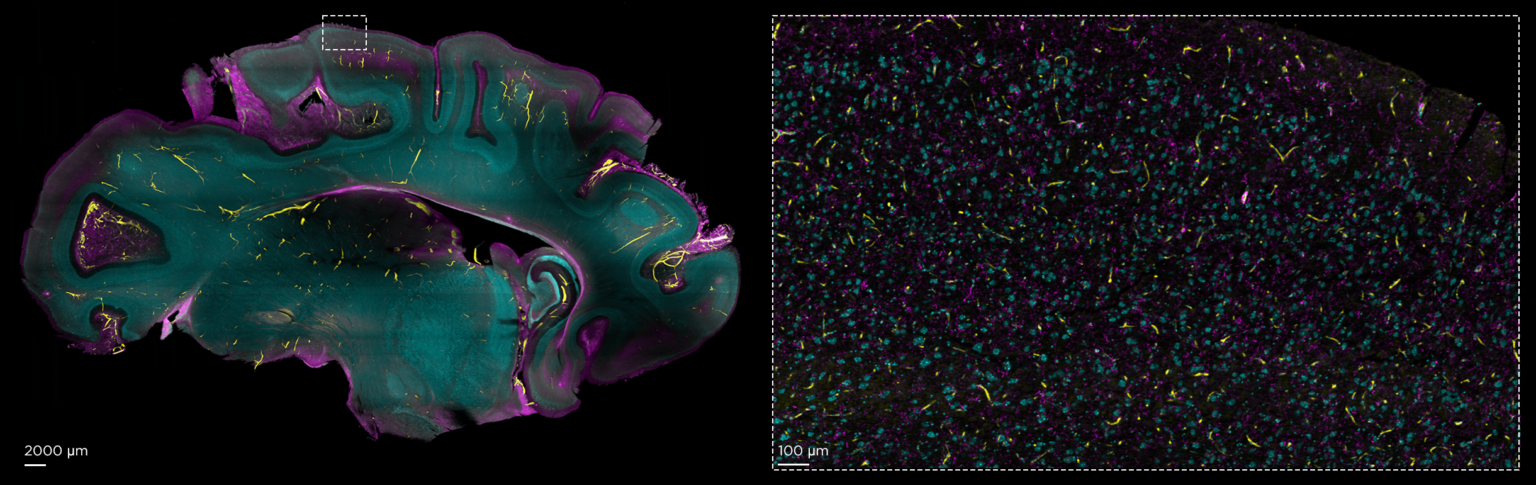

Syto16 (azurová), CD31 (žlutá) a Iba-1 (magenta) v řezu prasečího mozku o tloušťce 2 mm, který byl nařezán pomocí přístroje Megatome a nasnímán pomocí MegaSPIM při zvětšení 1,8× (vlevo) a 15× (vpravo).

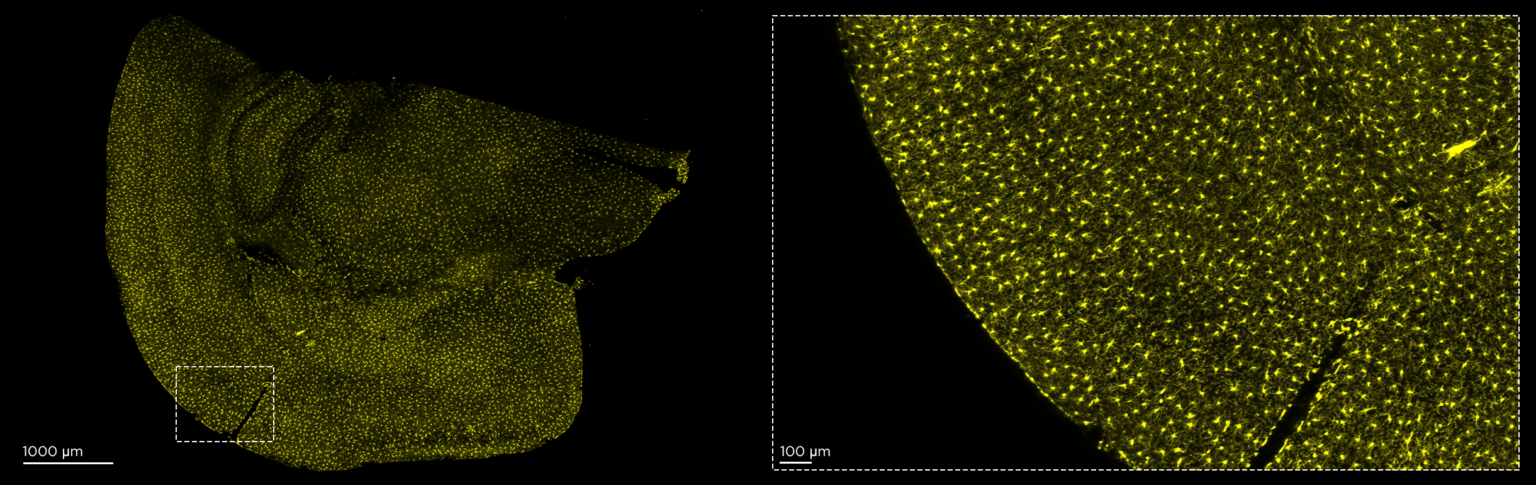

Iba-1 v neclearovaném řezu myšího mozku o tloušťce 100 µm, který byl vyříznut pomocí přístroje Megatome a nasnímán pomocí přístroje MegaSPIM při 15násobném zvětšení.
Nasvícení vzorky technologií Lightsheet a detekce

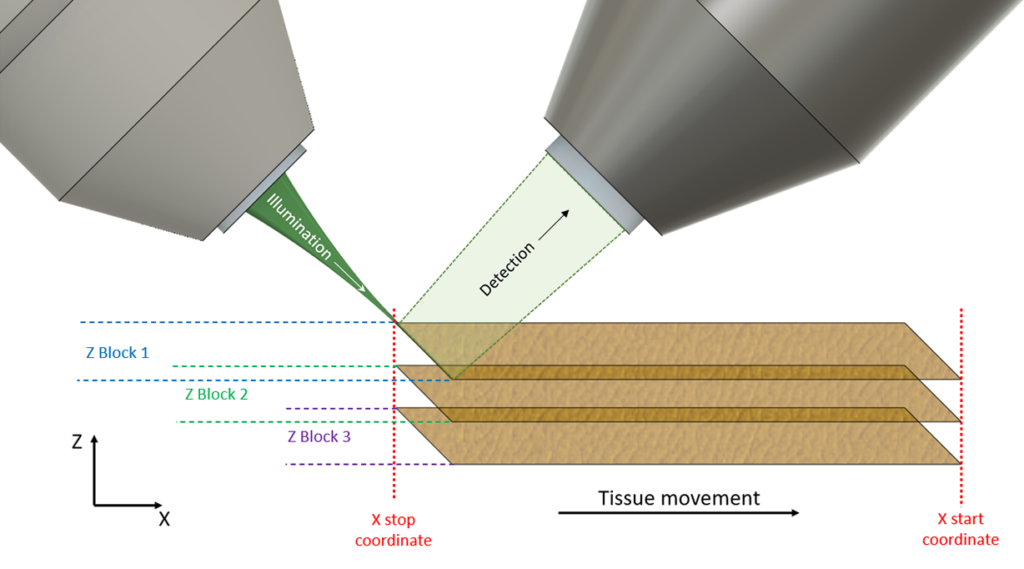

Systém MegaSPIM využívá patentovanou technologii axiálního skenování k pořizování snímků s rovnoměrným axiálním rozlišením v celém zorném poli bez nutnosti dekonvoluce. Objektivy s dlouhou pracovní vzdáleností, umístěné pod úhlem 45 stupňů nad rovinou vzorku, umožňují zobrazování vzorků, jejichž šířka dosahuje až do rozsahu pohybu stolku.
Náš algoritmus pro korekci sklonu plynule převádí tyto nakloněné sady snímků do standardních rovin XY, které jsou připraveny ke spojení do kompletních sad XYZ pro vizualizaci a analýzu.
Technické Specifikace
|
Formování Lightsheet |
Dynamic axial sweeping (Dean et al. 2015) |
|
Rozměry vzorku |
Až 200x200mm |
|
Detekční objektivy |
1.8X, 3.6X, 9X, 15X, 22X |
|
Kamera |
Hamamatsu Orca Fusion Digital sCMOS (2304 x 2304 pixelů) s lightsheet načítacím režimem |
|
Lasery |
405 – 785 nm, až 7 vlnových délek |
